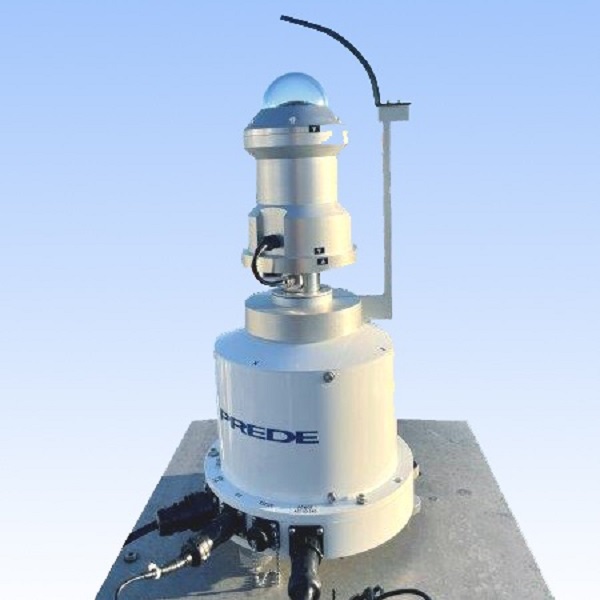

日本PREDE天空成像仪PSV-100W
一般描述
- 该仪器用于天空的监控，图像通过CCD相机在每个固定的时间间隔内拍摄得到。
- 图像自动保存在电脑PC硬盘上.
- 图片保存为JPEG格式.
- 图片自动从720*240像素的DPR转化成VGA格式640*480像素，并保存.
General
PSV-100W太空成像机包含太空照相单元及遮光叶片组成。
可通过RS232连接PC电脑，太空图像为固定时间间隔拍摄并在PC机上保存为JPEG格式。
通过预置经纬度等信息，基于自动的太阳位置计算，遮光叶片会自动遮挡太阳。
PSV-100W 参数
遮光叶片系统
跟踪方法
内置CPU太阳位置自动计算
遮光叶片跟踪精度
大约 +/- 0.3 o
驱动系统
5相步进电机
接口
控制信号(RS232), 电源
方位轴
+/- 180 o (南为0 o)
运行温度
-10 — +40 o C
控制
控制板 (H8微处理器)
重量
约 10kg
成像单元
镜头双目视觉
F1.4 to 3.2 (mm)
扫描方法
2:1 交错 (NTSC)
镜头口径范围
F1.4 to Close
输出信号
Composite 1.0Vp-p 75Ω
镜头视角
180 o
分辨率
540TV
投影方法
Y=1.24?f?sin(θ/1.24)
对象最低照度
0,05[lx] F1.2
镜头安装
CS
信噪比
>50dB
影像传感器
1/3 type CCD
重量
约. 1.5kg
有效像素
768(H) x 494(V)
常规参数
电源
100 to 240VAC
电源线
3芯 2.0m2 20m (电缆长度可选)
电源功率
<200W
控制信号线
3芯 0.3m2 20m (电缆长度可选)
总重
约. 11.5kg (不含电缆)
可选项
通风设备
PO-159 (防冷冻)
加热器
PO-160 (20 to 30W)
操作系统
Windows-XP, Windows-7 (Not compatible with Windows Vista)
